1. 方案總體設計

方案設計以ZTMS-DTS-Ⅰ-D-E（ZTMS-DTS-Ⅰ-D-E）系列分布式光纖測溫系統監測熱力管道，在熱力管道上方安裝溫度傳感光纜，通過測溫系統對沿著管道敷設方向上的每一點光纖溫度進行測量，獲取管道外壁的溫度變化信息，在不同時刻、不同位置管壁溫度發生變化時，迅速進行報警并準確定位。實現實時監測熱力管道的溫度變化，保障熱力管道動態的、安全的業務運行。管道溫度監測系統基于先進的分布式光纖傳感技術，系統功能包括：

（1）實時在線的溫度分布式監測；

（2）清楚指示過熱點的位置信息；

（3）提供管道異常的早期探測；

管道溫度監測系統由基于拉曼散射設計的ZTMS-DTS-Ⅰ-D-E（ZTMS-DTS-Ⅰ-D-E）分布式光纖測溫系統完成。通過對管道上方光纜溫度的監測，及時發現管道運行過程中出現的問題，具備最高溫度報警、溫升速率報警、平均溫度報警、系統故障報警、光纖斷裂報警等功能，并能顯示、記錄測溫數據、報警位置等信息。

管道溫度監測系統利用光纜中的1芯或多芯多模光纖進行光纖溫度的實時測量，根據用戶設置，當溫度過高、溫度變化過快時，系統會給出相應警告。

根據項目情況，熱力管線路由示意圖。

2.  施工方案

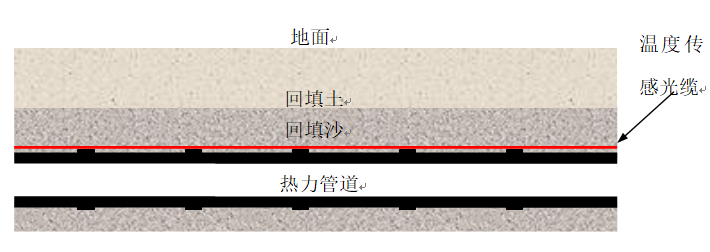

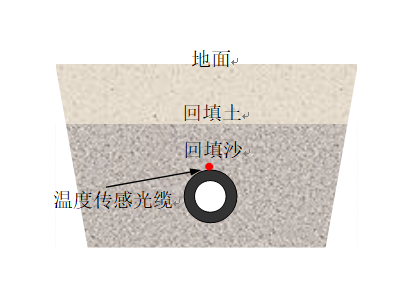

管道溫度監測系統監測方式為傳感光纜緊貼管道上方直線敷設，敷設示意圖如下：

        根據本項目情況，熱力管道包含三種不同安裝方式，因此光纜安裝為以下三種敷設方式：

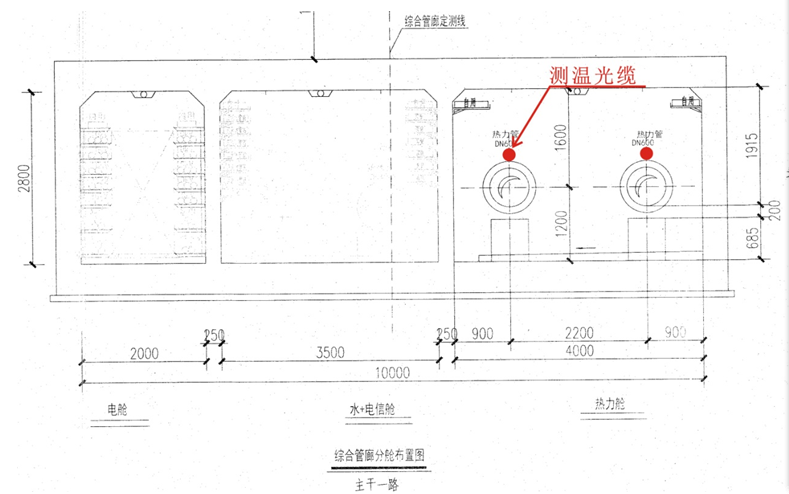

        1、 綜合管廊內敷設

圖2-2

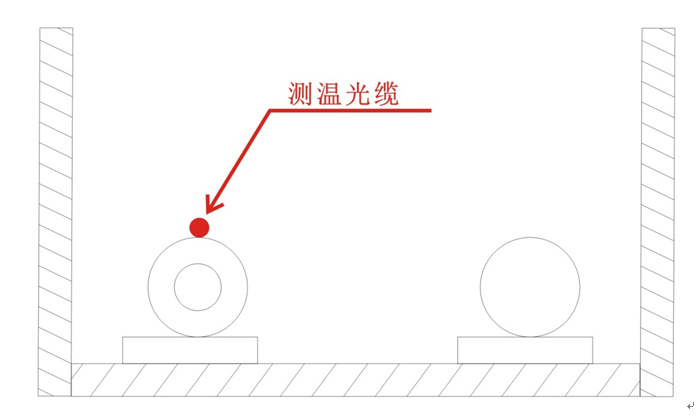

        2、 熱力管溝內敷設

圖2-3

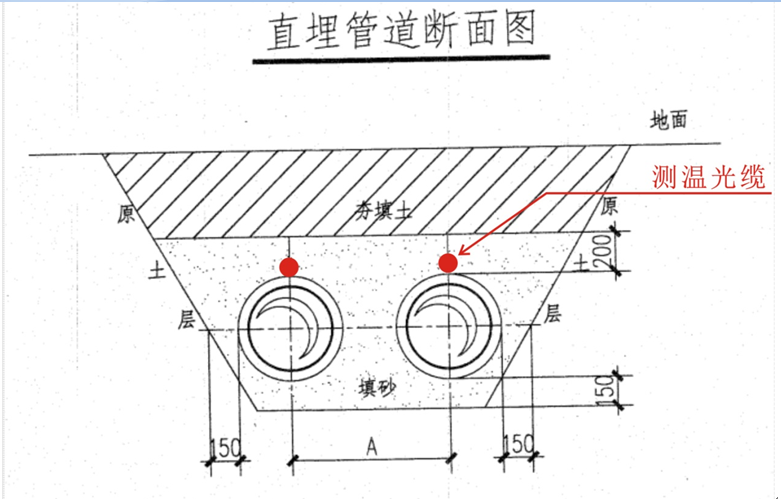

         3、 直埋敷設

圖2-4
